Китайские ученые создали прозрачную для излучения электронику, устойчивую к радиации.

Китайские ученые открыли «невидимую» электронику для космоса

Университет Фудань представил новый способ сделать чипы, используемые в спутниках, практически неуязвимыми к космическому излучению. Обычные полупроводники повреждаются при попадании высокоэнергетических частиц, но если транзисторный слой будет толщиной лишь с один атом, проходящая частица просто «проскочит» и не нанесёт вреда.

Что сделали

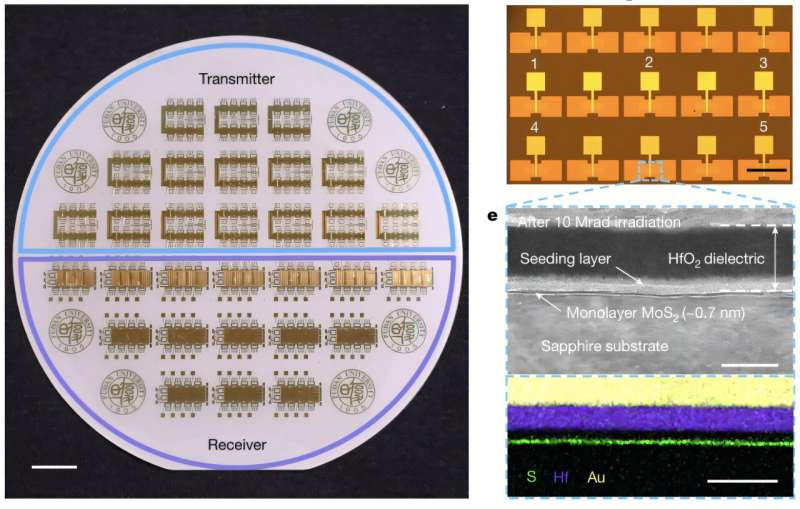

* Монослой MoS₂ – ученые использовали монокристаллический двумерный дисульфид молибдена. На 10‑см пластинке этого материала они изготовили полноценную радиосвязь: передатчики и приёмники, работающие в диапазоне 12–18 ГГц.
* Процесс производства – от выращивания слоя до осаждения металлов, создания транзисторных каналов и их изоляции. Всё было выполнено на одном атомном слое.

Тестирование

1. Лаборатория
*Облучение гамма‑лучами* до 10 Мрад (Si).
Результат: почти нет деградации – ток включения/выключения остаётся высоким, утечки минимальны.

2. Космический полёт
*Спутник на низкой околоземной орбите* (~517 км) провёл 9 месяцев без заметных изменений.
- BER стабильно < 10⁻⁸ (значительно лучше, чем в обычных системах).
- Успешная передача данных, включая даже гимн университета.

Что это значит

* Долговечность – авторы прогнозируют до 270 лет работы на геостационарной орбите, где радиационный фон в десятки раз выше.
* Практическая ценность – технология позволяет создавать сверхлёгкую и компактную электронику для глубокого космоса, высоких орбит и межпланетных миссий.
Традиционные кремниевые чипы быстро выходят из строя и требуют тяжёлой радиационной защиты; теперь это можно обойти.

Кратко: один атомный слой MoS₂ делает спутниковую электронику «невидимой» для космических частиц, открывая путь к более надёжным и экономичным системам в экстремальных условиях.
